SPRINT

Sistema PRenotazioni INTelligenti

System Design Document

1. Introduzione

1.1 Obiettivi generali

Lo scopo del sistema proposto è quello di automatizzare le attività di gestione delle prenotazioni ospedaliere per aggevolare il cittadino e il personale nell’organizzazione delle operazioni desiderate.

1.2 Archittettura software corrente

Come già esposto in fase di analisi dei requisiti, si suppone che all’interno dell’ospedale non venga utilizzato alcun software in grado di compiere le complesse operazioni automatiche proposte da questo sistema, le quali sono al momento svolte manualmente dagli impiegati.

1.3 Obiettivi di progettazione

2. Architettura software corrispondente

Poichè non è presente un sistema corrente da sostituire, si è preso in esame come riferimento il sistema descritto in Implementing standards for the interoperability among healthcare providers in the public regionalized Healthcare Information System of the Lombardy Region, Barbarito et. al..
Fig. 4. System architecture for interoperability within hospital departments and its relationship with the regional information system.
Il sistema proposto prevede però un campo di applicazione molto più ridotto dovendo operare esclusivamente all’interno di un singolo ospedale per il supporto della gestione delle prenotazioni, sono state quindi prese in considerazione principalmente gli aspetti legati ai servizi di assistenza sanitaria digitale, in particolare il sistema di prenotazione degli esami e il PHR (Personal Health Record, corrispondente al Fascicolo Sanitario Elettronico preso in esame durante l’analisi dei requisiti), ma l’intero funzionamento del sistema è stato considerato come punto di partenza per la progettazione del sistema da sviluppare. Inoltre dopo un’analisi costi-benefici è risultato che l’adozione di standard per l’interoperabilità quali HL7 fosse troppo onerosa per gli scopi proposti, risultando inoltre dal sistema di riferimento che è possibile implementare questa interoperabilità in un secondo momento senza stravolgere i sistemi informativi preesistenti.

3. Architettura software proposta

3.1 Overview

Per il sistema è stata scelta un’architettura a layer. Essa comporta la suddivisione di un insieme di livelli organizzati in modo tale da fornire specifici servizi in base al loro posizionamento. La gerarchia dei sottosistemi, inoltre, diminuisce la complessità.

3.2 Scomposizione in sottosistemi

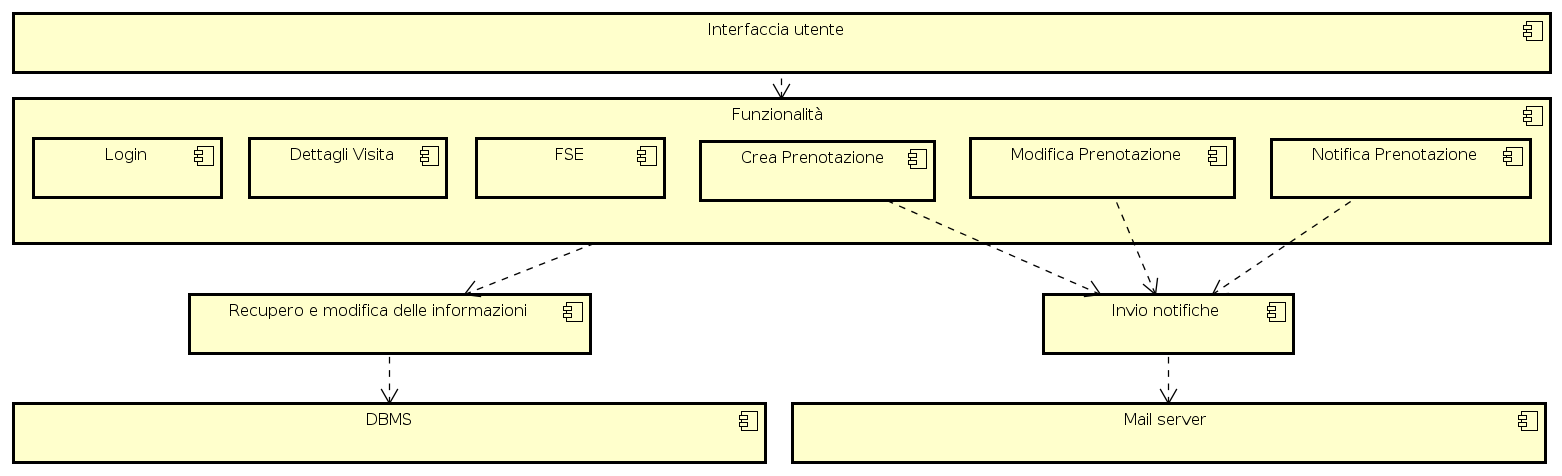

Al fine di mostrare al meglio i sottosistemi e la loro funzionalità, sono stati utilizzati i component diagram di UML nel seguente modo:

?

Procediamo con la descrizione dettagliata dei sottosistemi dall’alto verso il basso e, quindi, dalla parte del sistema più vicina all’utente a quella più basale ed essenziale:

In fase di progettazione si è deciso di creare una nuova classe appartenente al sottosistema “Recupero e modifica delle informazioni” alla quale assegnare le operazioni che, nei diagrammi delle sequenza in analisi dei requisiti, risultavano essere messaggi mandati al DBMS.
Questa classe di fatto sostituirà il DBMS in tutte le interazioni con il sistema, per completezza si riporta la classe insieme ai suoi metodi.

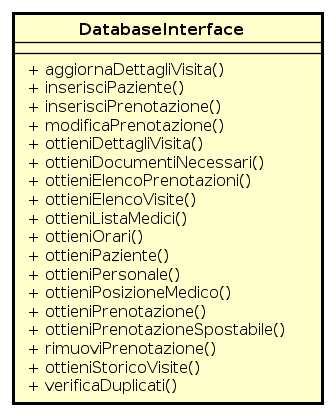

DatabaseInterface

3.3 Mappatura hardware/software

Nella mappatura si è deciso di concentrare la complessità del sistema sui calcolatori degli utenti per permettere una migliore scalabilità.

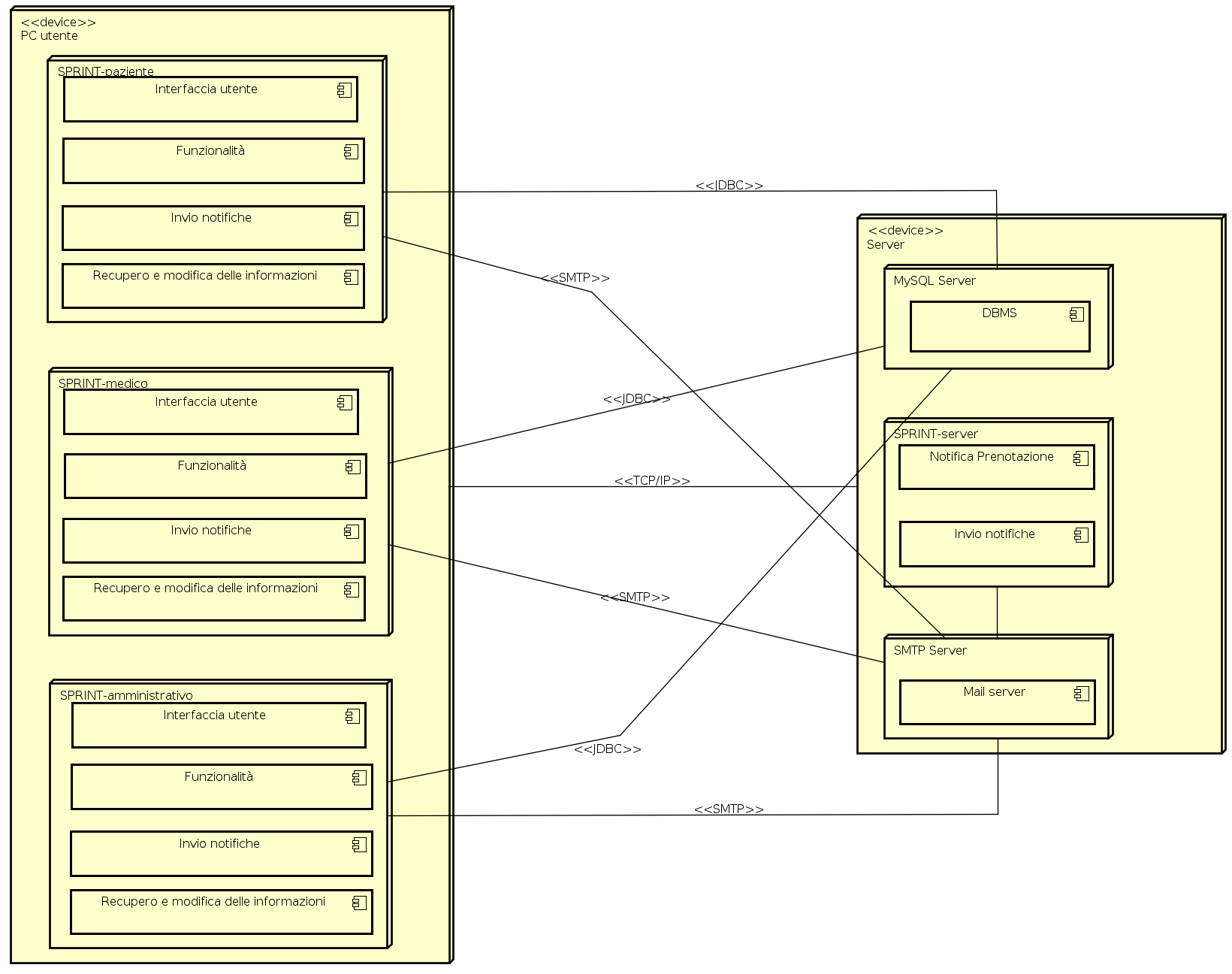

Deployment_diagram

Come si evince dal precedente diagramma di deployment, sono presenti due nodi fondamentali:

Entrambi rappresentano dei device fisici: il primo è un qualunque personal computer adibito all’installazione del sistema proposto, il secondo il Server (o i server).

SPRINT-paziente, SPRINT-medico e SPRINT-amministrativo sono i nodi software contenenti i layer di interfaccia utente, funzionalità e connessioni a database e mail server, questi nodi sono installabili ed utilizzabili su qualunque calcolatore in cui sia presente una Java Virtual Machine.

Nel nodo Server, oltre al nodo software adibito all’invio di notifiche promemoria (SPRINT-server), sono presenti anche un’istanza di MySQL Server, che gestirà i contenuti del DataBase, e di SMTP Server, che gestirà l’invio dei messaggi di posta elettronica in base alle richieste dei nodi software. Le richieste dei nodi software sono gestite tramite protocollo TCP/IP e, a livello applicativo rispettivamente tramite JDBC ed SMTP.

3.4 Gestione dati persistenti

Progetto concettuale

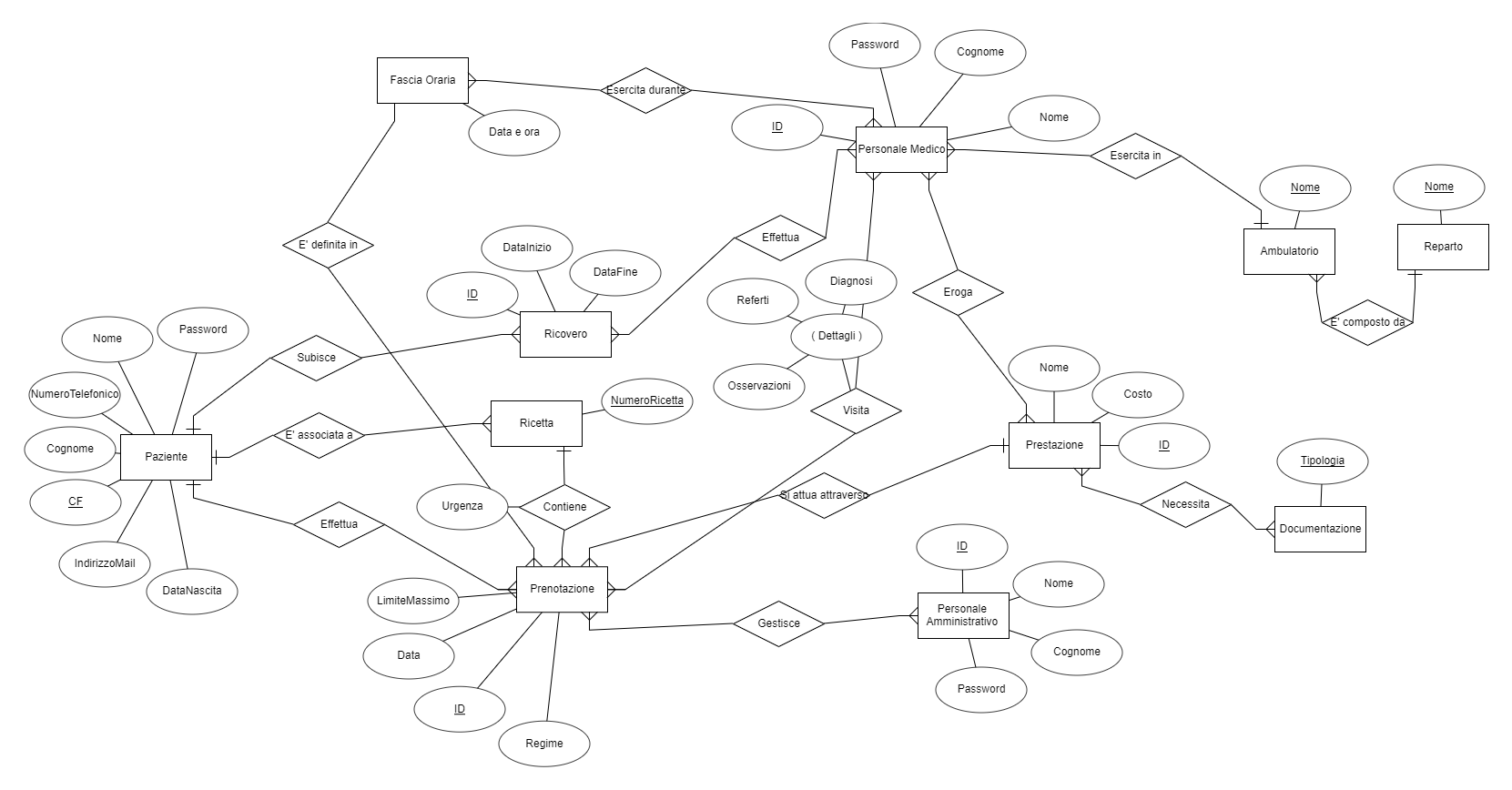

Diagramma entità-relazione:
ERD

Vincoli di Tupla

Progetto logico

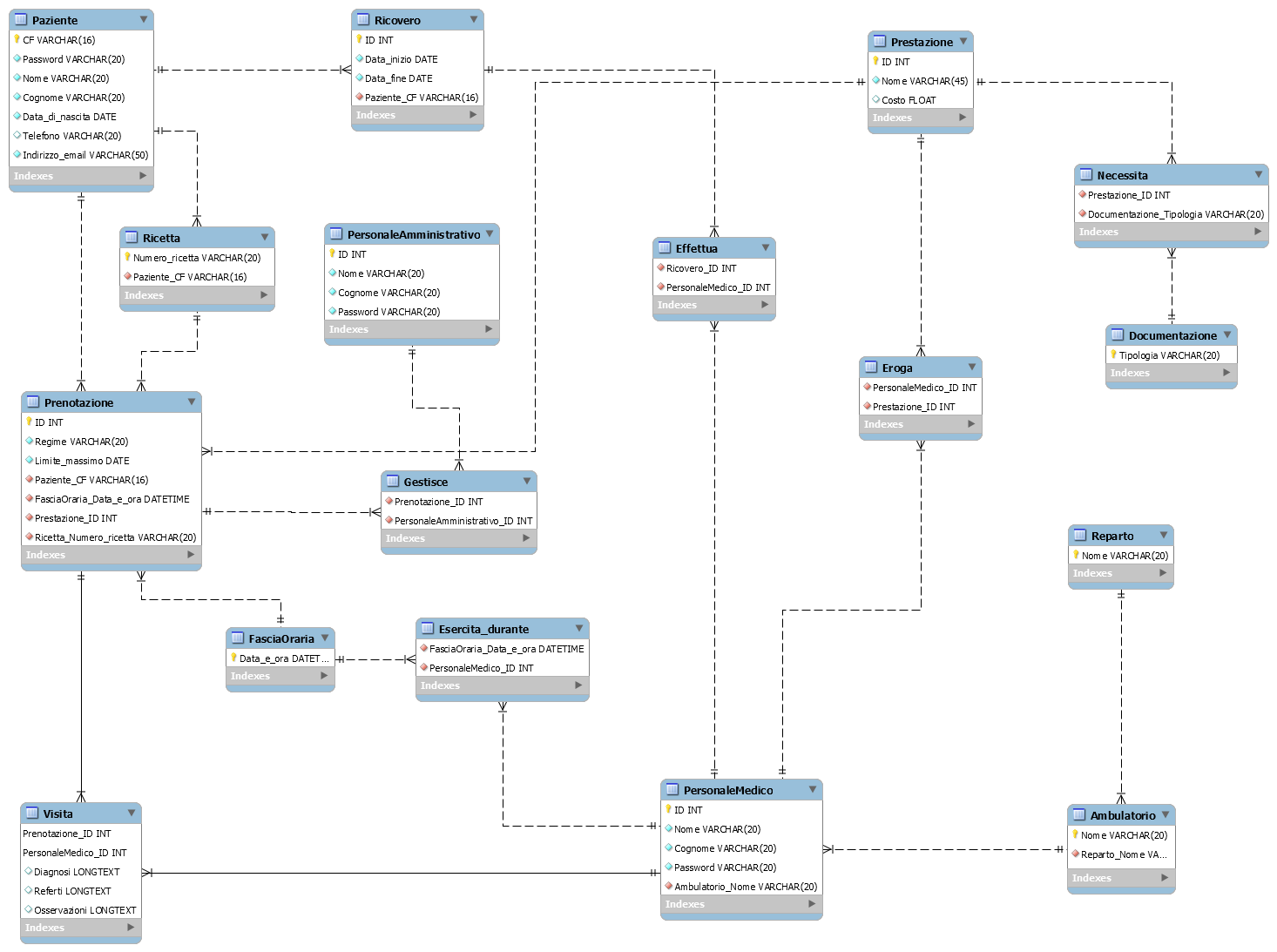

EERD

3.5 Sicurezza e controllo degli accessi

Vista la natura sensibile dei dati gestiti dal sistema, per poter usufruire dei servizi proposti è necessario eseguire una procedura di autenticazione. A tal fine ogni utente sarà provvisto di una password e vari identificativi caratterizzanti che potranno permettergli di accedere alle diverse aree del sistema. Alcune funzionalità del sistema, inoltre, saranno accessibili esclusivamente da determinate tipologie di utente.

3.6 Condizioni di boundary

Accensione
Dal momento in cui il sistema verrà avviato per la prima volta, il server rimarrà attivo per tutte le ventiquattro ore giornaliere, senza mai terminare.
Il software usato degli utenti, all’avvio, richiederà sempre di effettuare l’autenticazione e mostrerà la schermata principale soltanto dopo che questa verrà completata con successo.

Spegnimento
Il Server non terminerà la sua esecuzione a meno che non vi siano dei guasti.
Il software usato dagli utenti, invece, cesserà la sua esecuzione quando verrà chiuso il sistema da PC con successivo rilascio di eventuali variabili temporanee.

Fallimento
Il sistema lato Server fallirà in caso di problemi hardware, attacchi esterni o mancanza di elettricità. Stessa cosa potrà dirsi per il sistema da parte client, a meno che non si usino dispositivi non cablati.

3.7 Flusso controllo globale

Quando un utente si logga, vi è un accesso al DataBase, tramite una Query, che permette di controllare l’esistenza del soggetto. Dopo la conferma, l’utente potrà accedere a diverse operazioni messe a disposizione dal sistema, accessibili tramite un’interfaccia grafica.
Il controllo del flusso viene attuato principalmente dal Server MySQL che si occupa di gestire gli accessi concorrenti da parte di più utenti. Ad esempio, durante la prenotazione di una visita intramoenia, al momento della conferma del Medico e dell’orario, MySQL entra in una sezione critica gestendo la concorrenza ed evitando che più utenti scelgano le stesse caratteristiche di Prenotazione.
